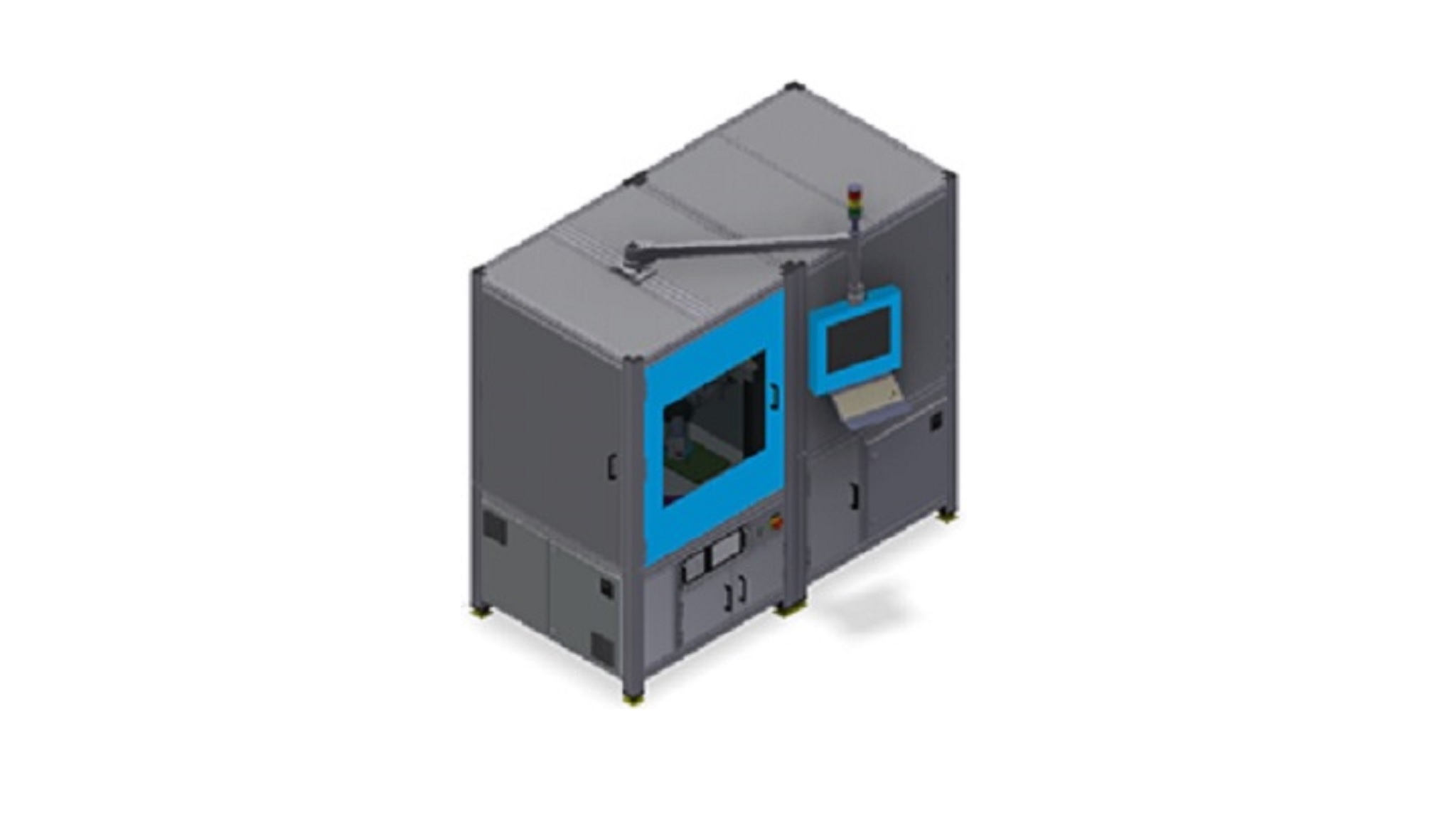

Rundtakt Mess- und Prüfautomat VIDEOcheck KVC 820

Produkt Rundtakt Mess- und Prüfautomat VIDEOcheck KVC 820 vom Hersteller Kistler Straubenhardt
Produkt Merkmale
  • Rundtakt-Prüf- und Sortierautomat zur 100%-Kontrolle von kleinen Dreh-, Stanz- und Pressteilen
  • Kameras: CCD- und CMOS-Matrix-Kameras, S/W und Farbe, Auflösung bis 16 Mio. Pixel
  • Messunsicherheit: Abhängig von der Bildfeldgröße und Kameraauflösung (bis zu 2,0 µm)
  • Objektive: Bi-telezentrische Präzisionsobjektive (Standard)
  • Modular erweiterbar mit bis zu acht Kamerastationen
  • Beleuchtung: LED-Blitzbeleuchtung, im Durch- und Auflicht, telezentrisch, koaxial und diffus
  • PC Hardware: SIEMENS IPC PCI-Express, Betriebssystem: WIN 7 oder WIN 10
  • Bildverarbeitung: KiVision 1.x aus Coake 7
  • Ablaufsteuerung: Siemens-SPS, Bedienung über Touch-Panel
Funktionsumfang:

Rundtakt Mess- und Prüfautomaten VIDEOcheck KVC 820 der Kistler Straubenhardt GmbH (ehemals Vester Elektronik GmbH) sind kundenspezifische Prüfsysteme zur 100%-Kontrolle von als Schüttgut vorliegenden Kleinteilen. Sie eignen sich für komplexe Geometrieprüfungen mit verschiedenen Kameras sowie für Oberflächen-, Härte- und Gefügeprüfungen mit unterschiedlichen Verfahren. Die Prüfautomaten erreichen typische Prüfgeschwindigkeiten von 40-80 Teilen/min. In Abhängigkeit von der gewählten Auflösung liegt die Messgenauigkeit bei bis zu 2,0 µm. Empfindliche Kleinteile mit stabiler Bauteillage werden mit einer internen oder beigestellten Zuführung vereinzelt, an einen getakteten Schaltteller übergeben, weitergefördert und in den jeweiligen Prüfstationen positioniert. Unter Verwendung teilespezifischer Greifer können die Prüflinge mit bis zu acht Kameras im Durch- oder Auflicht zu 100% geprüft werden. Optional kann die geometrische Prüfung mit einer Härteprüfung, mit taktilen Prüfwerkzeugen, endoskopischen Innenprüfungen oder Prüfdornen kombiniert werden. Auch die Implementierung von 3D-Sensoren oder speziellen Oberflächenprüfungstechnologien (Shape from Shading - trevista®) ist möglich.
