Hochspannungsprüfung

Synonyme: Sicherheitsprüfung


hochspannungspruefung

Definition

Geräte und Prüfstände zur Hochspannungsprüfung dienen zur Sicherheitsprüfung von elektrischen Betriebsmitteln auf Fehler, die bei Berührung durch Personen einen elektrischen Schlag verursachen können. Die Prüfabläufe folgen unterschiedlichen nationalen und internationalen Vorschriften wie z. B. den Anforderungen an Anlagen und Betriebsmittel der Schutzklasse I und II nach der Norm DIN EN 61140 (VDE 0140-1):2007-03. Die wichtigsten Prüfungen sind der Hochspannungstest zur Ermittlung der Isolations- und Spannungsfestigkeit, die Isolationswiderstandsmessung, der Ableitstromtest sowie der Schutzleitertest. In der Praxis kann die Hochspannungsprüfung mit elektrischen Funktionsprüfungen kombiniert werden.

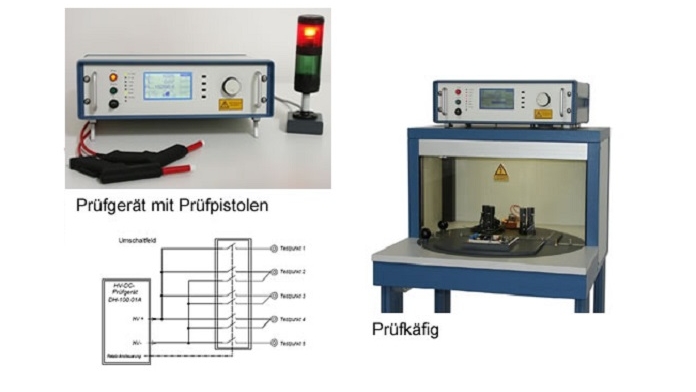

Zur Hochspannungsprüfung in engerem Sinne gehören Sicherheitsprüfgeräte, Hochspannungsquellen, Hochspannungs-Umschalter und komplette Prüfstände. Ein benachbartes Thema ist die Anwendung der Hochspannungsprüfung zur Qualitätskontrolle der Isolationseigenschaften von Wickelgütern wie Drosseln, Transformatoren sowie Stator- und Rotorwicklungen für Elektromotoren.

Funktionsprizip


Falls es gefordert ist, werden Hochspannungsprüfungen zur Prüfung der Isolations- und Spannungsfestigkeit von Luft- und Kriechstrecken des Prüflings durchgeführt. In bestimmten Fällen kann die Hochspannungsprüfung auch durch die Messung der Isolationswiderstände ersetzt werden. Abhängig von der Schutzklasse erfolgen zusätzlich noch spezielle Prüfungen.
Bei beweglichen Geräten der Schutzklasse I müssen alle elektrisch leitfähigen Gehäuseteile mit dem Schutzleiter verbunden sein. Die Geräte werden stets über einen Schutzkontaktstecker angeschlossen, der die Verbindung zum Schutzleitersystem der festen Elektroinstallation herstellt. Eine unzulässige elektrische Aufladung der Gehäuseteile würde zur Erde abgeleitet. Zur Sicherheitsprüfung von Geräten der Schutzklasse I gehören die Messung des Schutzleiterwiderstands sowie des Schutzleiterstroms mit Ableitstromtest.
Bewegliche Geräte der Schutzklasse II haben dagegen keinen Schutzleiter und sind durch eine verstärkte oder doppelte Isolierung vor dem Kontakt mit spannungsführenden Teilen geschützt, selbst wenn sie elektrisch leitfähige Oberflächen haben. Für Geräte der Schutzklasse II ist eine Berührungsstromprüfung mittels Ableitstromtest erforderlich.

Einsatzbereich


Geräte und Prüfstände zur Hochspannungsprüfung dienen zur Sicherheitsprüfung von elektrischen Betriebsmitteln der Schutzklassen I und II, um Fehler auszuschließen, die zu einem elektrischen Schlag führen können. Sicherheitsprüfgeräte und -prüfsysteme können im Laborbereich, in halb- und vollautomatischen Prüfstationen sowie auch in der End-of-Line-Prüfung zum Einsatz kommen. Häufig werden die Sicherheitsprüfungen mit elektrischen Funktionsprüfungen kombiniert. Typische Einsatzbereiche sind die Sicherheits- und Funktionsprüfung von Haushaltsgeräten, Leuchten, Heizgeräten und Elektrowerkzeugen. Anwenderbranchen sind z. B. Haushaltgeräte- und Elektroindustrie.
