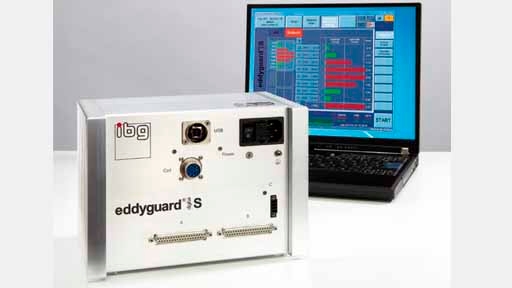

Gefügeprüfgeräte zur Hutschienenmontage eddyguard S (digital)

Produkt Gefügeprüfgeräte zur Hutschienenmontage eddyguard S (digital) vom Hersteller ibg Prüfcomputer
Produkt Merkmale
  • Einkanalige Gefügeprüfgeräte zur Hutschienenmontage im Schaltschrank
  • Präventives Mehrfrequenzverfahren (PMFP) mit 8 Prüffrequenzen
  • Durchlaufspule: bis zu 7 Teile pro Sekunde bei 8 Prüffrequenzen
  • iSHA - Oberflächenanalyse
  • Tastsonde: bis zu 25 Teile pro Sekunde bei 8 Prüffrequenzen
  • Maße: 239 x 165 x 169 mm
  • Gewicht: 4 kg
  • Schutzart IP 41, vollständig gekapseltes Gehäuse
  • Anschlüsse: IO-Ports zur SPS-Anbindung (32 digitale Ein- und Ausgänge), USB-Schnittstelle
Funktionsumfang:

Eddyguard S (digital) Gefügeprüfgeräte von ibg Prüfcomputer sind kompakte einkanalige Prüflösungen zur Erkennung von Gefügefehlern. Anhand der Präventiven Mehrfrequenzprüfung können auch nicht erwartete Fehler am Werkstoff erkannt werden. Mit der iSHA-Analyse wird die Prüfsensitivität durch die Auswertung von zwei Oberwellen der acht Prüffrequenzen der Grundwelle weiter erhöht. Die magnetinduktiven Prüfungen werden manuell am PC oder Laptop, per SPS-Ansteuerung, mit optionalem Starttaster oder über eine integrierte Autostartfunktion gestartet. Bedienung, Konfiguration sowie Datenspeicherungs- und Hilfefunktionen sind mit einem an der USB-Schnittstelle angeschlossenen PC oder Laptop möglich. Die Prüfergebnisse werden im PC-Display als Balken-Diagramm oder in Relation zu den Toleranzfeldern angezeigt. Ein umfangreiches Programm an Spulen, Tastsonden und Durchlaufspulen kann miteinander kombiniert und verwendet werden. Alleinstellungsmerkmale sind die kompakte Bauform für die Hutschienenmontage im Schaltschrank und die Präventive Mehrfrequenzprüfung.
