- Pneumatische Kniehebelpresse
- hohe Presskraft am Hubende
- Nennkräfte: modellabhängig 15-60 kN bei 6 bar
- Arbeitshub: modellabhängig Hübe 0-12 / 4-40 / 6-60 mm
- Arbeitshöhen: modellabhängig 80-290 mm, optional bis 600 mm
- Optionale Feineinstellung
- Fluchtung Ober- und Unterwerkzeug: <0,05 mm
- Wartungsfrei, keine Schmierung erforderlich

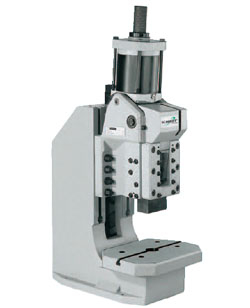

Die pneumatischen Kniehebelpressen dienen zum Fügen mit Nennkräften bis zu 60 kN. Die Pressen werden durch einen pneumatischen Presszylinder betätigt, der auf einen Kniehebel wirkt, was am Ende der Hubbewegung eine große Presskraft bewirkt. Die maximale Einpresstiefe wird durch die Strecklage des Kniehebels begrenzt. Durch eine optional erhältliche Feineinstellung mit Mikrometerskala ist der Pressenhub mit einer Genauigkeit im 1/100-mm-Bereich einstellbar.
Die Pressen verfügen über eine Nennkraft von 15-60 kN bei 6 bar mit variablen Arbeitshüben im Bereich von 0-60 mm. Ober- und Unterwerkzeug fluchten mit einer Genauigkeit <0,05 mm. Die Pressen mit geschliffenem Pressentisch bieten mit verschiedenen Ständern einstellbare Arbeitshöhen von 60-600 mm, höhere Ausladungen sind mit optionalen Ausladungsadaptionen und Sondertischplatten realisierbar. Durch den optionalen Einsatz der Steuerung SCHMIDT®PressControl 3000 ist der Aufbau eines EG-baumustergeprüften, CE-komformen Arbeitsplatzes möglich. Die Pressen arbeiten wartungsfrei und sind langlebig.
Die Presse basiert auf einer höhenverstellbar am Ständer befestigten Schiebereinheit mit dem Pressenstößel. Die Bewegung des Pressstößels wird durch einen pneumatischen Zylinder erzeugt, der auf den Gelenkpunkt eines Kniehebels wirkt. Eine variable Hubverstellung reduziert den Luftverbrauch bei kürzeren Hüben, die Hubbewegung wird durch die Strecklage des Kniehebels begrenzt.
Der Kniehebel ist mit seinem oberen Drehpunkt an der Schiebereinheit und mit dem unteren Drehpunkt am Pressenstößel befestigt. Durch die Beaufschlagung des Presszylinders mit Druckluft wird der Kniehebel gestreckt und dadurch der Pressstößel in eine lineare Bewegung versetzt. Kurz bevor der Hebel durchgestreckt ist, erhöht sich zum Ende der Hubbewegung die Presskraft stark. Zur Rückhubbewegung wird die untere Zylinderkammer belüftet.
Die Kniehebelpressen werden als Tischpressen geliefert und sind auf einem soliden Gussständer mit geschliffenem Pressentisch aufgebaut. Die Pressen sind in vier verschiedene Baugrößen abgestuft, die sich in der Nennkraft, im Arbeitshub und der Ständerbauform mit der einstellbaren Arbeitshöhe unterscheiden. Die Pressentypen 33, 34, 36 sind mit einer Feineinstellung ausgestattet. Als Optionen stehen Ausladungsadaptionen mit dazu passenden Tischplatten zur Auswahl. Das Pressensystem erlaubt in Verbindung mit der Steuerung SCHMIDT®PressControl 3000 den Ausbau von baumustergeprüften, CE konformen Arbeitsplätzen.
Die pneumatischen Kniehebelpressen mit hoher Presskraft am Hubende dienen zum Nieten, Bördeln, Verstemmen oder zum Markieren sowie zum Trennen durch Stanzen und Schneiden. Typischer Einsatzbereich sind manuelle Handarbeitsplätze oder automatisierte Anwendungen mit Presskräften bis 60 kN, bei denen eine Kraft-Weg-Überwachung nicht erforderlich ist. Mit einer wahlweise erhältlichen Feineinstellung ist beim Pressentyp 33 eine hochpräzise Begrenzung des Tiefenanschlags möglich. Die Pressen sind für viele Bereiche der Industrie einsetzbar.
