Zuführlösungen mit Stufenförderer

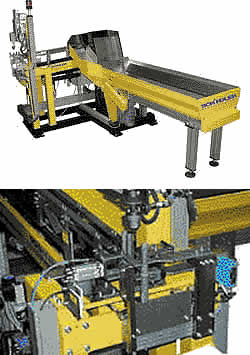

Produkt Zuführlösungen mit Stufenförderer vom Hersteller Schindler Handhabetechnik
Produkt Merkmale
  • Schlüsselfertige Komplettlösung zum Bevorraten, Ordnen und Zuteilen von Schüttgut
  • Kubische Teile bis 200 mm Kantenlänge
  • Stangenförmige Teile bis 500 mm Länge
  • Teilegewicht bis 5 kg
  • Schonende, lärmarme Teilehandhabung
  • Patentierte Vibrations-Sortierschiene mit geschlossenem Schwingsystem
  • Sortierschienenlänge bis 2000 mm
  • Optionale Bevorratung durch Bandbunker
  • Optionale Handhabung zum Zuteilen und Einlegen
Funktionsumfang:

Die Zuführlösungen mit Stufenförderer sind schlüsselfertige Systeme zum Bevorraten, Ordnen und Zuteilen von als Schüttgut vorliegenden Teilen. Zum Ordnen werden die Stufenförderer, auch Stufenhubförderer, und Vibrations-Sortierschienen aus eigener Entwicklung und Produktion eingesetzt. Das Prinzip eignet sich insbesondere zum Platz sparenden und schonenden Zuführen großer Teile. Kubische Teile bis 200 mm Kantenlänge und stangenförmige Teile bis 500 mm Länge können mit Standardgeräten sortiert werden. Sortierschienen mit einer Länge von bis zu 2000 mm Länge ermöglichen eine Fördergeschwindigkeit von bis zu 15 m/min.

Eine Übergabe der geordneten Teile erfolgt entweder direkt durch Abnahme vom Ende der Sortierschiene oder mittels einer Handhabungseinrichtung zum Vereinzeln oder Einlegen in die Bereitstellungsposition. Stärken sind insbesondere die schonende Teilehandhabung und die geringe Lärmentwicklung. Der Teilevorrats-Trichter des Stufenhubförderers ist im Vergleich zu anderen Verfahren keinen Vibrationen ausgesetzt. Bei der patentierten Sortierschiene sind die schwingenden Teile weitgehend vom Befestigungsrahmen entkoppelt. Dadurch werden nur im geringem Maß Schwingungen auf den Stufenhubförderer übertragen.

Funktionsprinzip:

Durch die Kombination eines Stufenhubförderers mit einer Vibrations-Sortierschiene erfolgt das lagerichtige Sortieren der als Schüttguts bereitgestellten Teile. Zur Bevorratung z.B. für den automatischen Mehrschichtbetrieb werden Bunkerbänder eingesetzt.

Eine Vorwärtsbewegung des Bunkerbandes befördert die Teile dosiert in den Vorrats-Trichter des Stufenhubförderers. Den häufigen Typenwechsel erleichtert eine Schnellentleerung mit Laufrichtungsumkehr des Bandes.

Plattenförmige, in der Dicke auf die Teilebreite abgestimmte Schieber fördern im Stufenhubförderer die Teile in mehreren Stufen vom Vorrats-Trichter zur Sortierschiene. Dabei bewegen sich benachbarte Schieberstufen jeweils gegenläufig abwechselnd auf und ab. Durch dieses Prinzip wird eine linienförmige Vorsortierung erreicht. Stangenförmige Teile werden in Längsrichtung orientiert an die Sortierschiene übergeben.

Am oberen Ende des Stufenhubförderers ist eine Vibrations-Sortierschiene mit einer durchschnittlichen Neigung von 7 % befestigt. Als geschlossenes elektromagnetisch angetriebenes Schwingsystem ausgeführt, überträgt die patentierte Sortierschiene nur in geringem Maß Schwingungen auf Grundplatten und benachbarte Aufbauten. Sie fördert quasi im Mikrowurf-Verfahren die Teile an den Sortier-Schikanen vorbei zur Bereitstellungsposition. Schikanen streifen z.B. übereinander liegende oder hochkant stehende Teile ab oder sortieren quer liegende sowie anderweitig falsch orientierte Teile aus. Die Rückführung der falsch orientierten Teile in den Trichter des Stufenhubförderers erfolgt über eine Rutsche.

Im einfachsten Fall erfolgt die Übergabe der am Ende der Sortierschiene gestauten Teile an ein nachfolgendes Handhabungsgerät durch direkte Abnahme. Wenn dieses aufgrund der Teilebeschaffenheit nicht möglich ist, wird eine Vereinzelungsvorrichtung, z. B. ein pneumatischer Schieber, eingesetzt. Soll das Teil darüber hinaus erst in eine Bereitstellungsposition eingelegt werden oder ist sogar eine Umorientierung vom Sortierschienen-Auslauf in die Bereitstellungs-Orientierung erforderlich, werden Handhabungsvorrichtungen mit pneumatischen Kurzhubachsen eingesetzt.

Aufbau:

Die Zuführlösungen werden schlüsselfertig mit teilespezifisch ausgelegtem Stufenhubförderer, ausgerüsteter Sortierschiene einschließlich Schikanen und Teilerückführung, Grundgestell sowie Steuerung geliefert. Wahlweise werden die Systeme mit offenem Auslauf oder mit anschließender Teilehandhabung als Übergabeschnittstelle angeboten.

Optional werden zur Teilebevorratung passende Bunkerbänder integriert. Zur Beladung der Bunkerbänder aus Paletten stehen Kipp-Neige-Einrichtungen zur Verfügung. Für die Teilehandhabung zum Vereinzeln und Einlegen finden Kurzhubachsen aus eigener Entwicklung und Produktion Einsatz.

Einsatzbereich:

Die Zuführlösungen mit Stufenförderer sind schlüsselfertige Systeme zum Bevorraten, Ordnen und Zuteilen von als Schüttgut vorliegenden Teilen. Die Kombination von Stufenhubförderer und Vibrations-Sortierschiene eignet sich insbesondere zum Platz sparenden und schonenden Zuführen großer und schwerer Teile. Sowohl stangenförmige als auch kubische Teile aus Metall oder Kunststoff können sortiert werden.

Einsatz finden die Zuführlösungen in der Automobil- und Automobilzulieferindustrie, der Elektrotechnik sowie nahezu allen anderen Metall und Kunststoff verarbeitenden Branchen. Beispiele sind Hersteller von Armaturen, Befestigungselementen, Beschlägen oder Installationsgeräten. Drehereien, Schmieden sowie Kunststoff-Spritzgießereien sind weitere typische Kundengruppen.
