Rundtakt-Montageanlagen
Definition

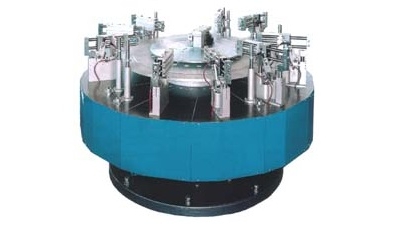

Rundtakt-Montageanlagen sind vielseitige Montagemaschinen mit mehreren, kreisförmig angeordneten Stationen zum Fügen, Handhaben, Prüfen, Kennzeichnen und Verpacken. Als Verkettungssystem werden Rundschalttische oder Ringschalttische mit fest montierten Werkstückträgern eingesetzt. Die Weitergabe von Station zu Station erfolgt synchron und getaktet.
Funktionsprinzip
Die Ausführungsformen von Rundtakt-Montageanlagen sind sehr unterschiedlich. Bei der klassischen, rein kurvengesteuerten Bauweise treibt ein Zentralantrieb sowohl ein Schrittschaltgetriebe für die getaktete Weiterdrehung des Rundschalttisches an als auch jeweils zwei Kurvenscheiben für die Hub- und Auslegerachsen der kreisförmig an den einzelnen Montagestationen angeordneten Handlingeinheiten. Anstelle von kurvengesteuerten Handlingmodulen werden bei Rundtakt-Montageanlagen häufig auch pneumatische Handhabungsachsen eingesetzt. Bei Ringtisch-Montageanlagen können die Handlingeinheiten nicht nur außen sondern auch innerhalb des Ringtisches angeordnet werden. Heute werden für Rundtakt-Montageanlagen auch Rundschalttische mit elektrischem Servoantrieb oder Direktantrieb angeboten.
Einsatzbereich
Rundtakt-Montageanlagen dienen zur Montage von Produkten mit kurzen bis mittleren Taktzeiten. In fast allen Branchen und Erzeugnisgruppen finden Rundtakt-Montageanlagen vielseitige Verwendung. Spezielle Edelstahl-Ausführungen dienen zum Einsatz in den Bereichen Medizintechnik und Pharma.
Herstellerverzeichnis: Rundtakt-Montageanlagen
| ABS-RUEFER AG, Bettlach, Schweiz | ||
| AFT Automation GmbH, Ölbronn-Dürrn, Deutschland | ||
| ATS Automation Tooling Systems Inc, Cambridge, ON, Kanada | ||
| Autec Sondermaschinenbau GmbH, Amberg, Deutschland | ||
| Axmann Technology AG, Zuzenhausen, Deutschland | ||
| BDG GmbH, Künzelsau, Deutschland | ||
| BISONtec GmbH, Bielefeld, Deutschland | ||
| Braun Sondermaschinen GmbH, Ottersweier, Deutschland | ||
| Bremer Werk für Montagesysteme GmbH, Bremen, Deutschland | ||
| Büttel und Marx GmbH, Dettingen, Deutschland | ||
| Contexo GmbH, Winterbach, Deutschland | ||
| D+P Dosier- und Prüftechnik GmbH, Nördlingen, Deutschland | ||
| DESOTEC GmbH Sondermaschinenbau, Winnenden-Hertmannsweiler, Deutschland | ||
| Eberhard AG Automations- und Montagetechnik, Schlierbach, Deutschland | ||
| ELWEMA Automotive GmbH, Ellwangen / Neunheim, Deutschland | ||
| Ernst Knoll Feinmechanik GmbH, Umkirch, Deutschland | ||
| Feintool International Holding AG, Lyss, Schweiz | ||
| Gerling Automation GmbH, Aspach, Deutschland | ||
| Gluth Systemtechnik GmbH, Straubing, Deutschland | ||
| H+P Montagetechnik GmbH, Amberg, Deutschland | ||
| Hammerle Maschinenfabrik AG, Einsiedeln, Schweiz | ||
| HENKEL & ROTH GmbH, Ilmenau, Deutschland | ||
| Hochrainer GmbH, Freilassing, Deutschland | ||
| IMA Automation GmbH, Amberg, Deutschland | ||
| IMA Medtech Switzerland SA, La Chaux-de-Fonds, Schweiz | ||
| Ingenieurbüro Ing. grad. Uwe Tank GmbH, Walsrode, Deutschland | ||
| INSYS Industriesysteme AG, Münsingen, Schweiz | ||
| Joachim Richter Systeme und Maschinen GmbH & Co. KG, Konken, Deutschland | ||
| Jonas & Redmann Group GmbH, Berlin, Deutschland | ||
| KÄHNY Maschinenbau GmbH, Backnang-Steinbach, Deutschland | ||
| Kiener Maschinenbau GmbH, Lauchheim, Deutschland | ||
| KLATEC Kleine und Leser Automatisierungstechnik GmbH, Hemer, Deutschland | ||
| Knöll GmbH, Backnang-Steinbach, Deutschland | ||
| KSM Maschinenbau GmbH, Köln, Deutschland | ||
| Lanco AG, Bellach, Schweiz | ||
| mkf GmbH, Lederhose/ Thüringen, Deutschland | ||
| MüKo Maschinenbau GmbH, Weinstadt-Beutelsbach, Deutschland | ||
| PIA Automation Austria GmbH, Grambach bei Graz, Österreich | ||
| Preh IMA Automation GmbH, Bad Neustadt, Deutschland | ||
| Prowin A+W Automationstechnik GmbH, Hauzenberg/Jahrdorf, Deutschland | ||
| Püschel Automation GmbH & Co. KG, Lüdenscheid, Deutschland | ||
| R+E Automation Technology, Fellbach, Deutschland | ||
| Rodotec AG, Stans, Schweiz | ||
| ruhlamat GmbH. Marksuhl, Deutschland | ||
| SIM Automation GmbH, Heilbad Heiligenstadt, Deutschland | ||
| SITEC Industrietechnologie GmbH, Chemnitz, Deutschland | ||
| sortimat Assembly & Feeder Technology, Winnenden, Deutschland | ||
| SYMACON GmbH, Barleben, Deutschland | ||
| SYSMELEC SA, Gals, Schweiz | ||
| Teamtechnik Automation GmbH, Ludwigsburg, Deutschland | ||
| TESCHMA-ASK GmbH, Petershagen, Deutschland | ||
| Trebbin GmbH & Co. KG, Eichstätt, Deutschland | ||
| USK Karl Utz Sondermaschinen GmbH, Limbach-Oberfrohna, Deutschland | ||
| WEISS GmbH, Buchen/Odenwald, Deutschland | ||
| Wicke Mechatronik GmbH, Nentershausen, Deutschland | ||
| XENON Automatisierungstechnik GmbH, Dresden, Deutschland | ||
| ZBV-AUTOMATION GmbH, Troisdorf, Deutschland | ||
| ZORN Maschinenbau GmbH, Stockach, Deutschland | ||
