Längstakt-Montageanlage Mikron EcoLine

Produkt Längstakt-Montageanlage Mikron EcoLine vom Hersteller Mikron Automation
Produkt Merkmale
  • Modular aufgebaute schlüsselfertige Längstakt-Montageanlage mit einseitig oder beidseitig angeordneten Prozessstationen
  • Grundeinheit ein bis drei Module, pro Modul auf einer Seite max. 12 oder beidseitig max. 24 kurvengesteuerte Handhabungsmodule
  • Standardisierte Prozessmodule mit hoher Wiederverwendbarkeit bis >60 %
  • Prozessmodule schnell und einfach austauschbar
  • Werkstückträger-Transfersystem mit freiem Umlauf zwischen den Montagezellen und Schnelleinzug-Verkettung innerhalb der Stationen
  • Werkstückträgergröße 120 mm x 120 mm oder 240 mm x 240 mm
  • Positionier-Wiederholgenauigkeit Verkettungssystem: +/-10 µm
  • Geschwindigkeit: bis 30 Takte/min
  • Für Reinraumbedingungen ISO 7 geeignet
  • Validierte Basismaschine (Hardware und Software) gemäß GAMP 5
  • Steuerung: PLC Allen Bradley oder Siemens mit offener Architektur
  • Kombination aus manuellen Arbeitsstationen und automatischen Modulen ermöglicht eine progressive Investition von der Pilotanlage bis hin zur vollautomatisierten Fertigungslinie
  • Erweiterung mit Mini EcoLine und Pilot EcoLine möglich
Funktionsumfang:

Die Längstakt-Montageanlagen Mikron EcoLine sind modular aufgebaute schlüsselfertige Anlagen mit Kurvensteuerung zur Montage von kleinen Baugruppen auch in kleineren und mittleren Serien. Einzelne Prozessmodule lassen sich schnell und einfach komplett austauschen. Die Verkettung erfolgt über einen freien Werkstückträger-Umlauf zwischen den Montagezellen sowie eine getaktete Verkettung innerhalb der Montagezelle mittels Schnelleinzug mit bis zu 30 Takten/min. Eine Anlage besteht aus einem bis drei standardisierten Modulen. Ein Modul kann auf einer Anlagenseite bis zu 12 Prozessstationen oder insgesamt 24 Prozessstationen mit Handhabungsmodulen auf beiden Anlagenseiten umfassen, die von einer Zentralwelle gesteuert werden. Manuelle oder halbautomatische Montagestationen sind vorhanden und erlauben eine stufenweise Investition. Es stehen Werkstückträgergrößen von 120 mm x 120 mm oder 240 mm x 240 mm zur Auswahl.
Mikron verfügt über umfangreiche Erfahrungen in der Integration vielfältiger Prozesse z. B. zum kraft- und formschlüssigen Fügen, zum Laser-, Widerstands- und Ultraschallschweißen, Kleben, Dosieren, Direktmarkieren oder Etikettieren etc. Integrierte Prüfstationen können unter anderem elektromechanische Funktionsprüfungen, Dichtheitsprüfungen oder Messungen und Prüfungen mit Bildverarbeitung umfassen.

Funktionsprinzip:

Die Förderung der Baugruppen oder Montageteile und die Verkettung der Montagezellen erfolgt durch ein Werkstückträger-Transfersystem mit freiem Umlauf außerhalb der Montagezellen. Die Prozesstationen sind mit einem Schnelleinzug getaktet, können an beiden Längsseiten der Montagezelle angeordnet sein und werden an den Enden durch das frei umlaufende Werkstückträger-Transfersystem verbunden, sodass ein geschlossener Umlauf entsteht. In die Strecke des Transfersystems können manuelle oder halbautomatische Stationen integriert werden.
In der Montagezelle werden die Werkstückträgerpaletten von einem Hubbalkenförderer von Station zu Station weitergefördert und die Werkstückträgerpalette in der Bearbeitungsstation indexiert, wobei eine Positioniergenauigkeit von +/-0,01 mm erreicht wird. Nach der Bearbeitung werden alle Werkstückträger gleichzeitig vom Fördersystem synchron in die nachfolgende Bearbeitungsstation gefördert und erneut indexiert. Die Stationen sind soweit wie möglich mit standardisierten Handhabungsmodulen aufgebaut. Alle Handhabungsmodule werden gleichzeitig mechanisch über Kurvenscheiben angetrieben, die in Längsrichtung auf einer zentralen Antriebswelle angeordnet sind. Der Antrieb der Handhabungsmodule ist mit dem Vorschub der Werkstückträger synchronisiert.

Aufbau:

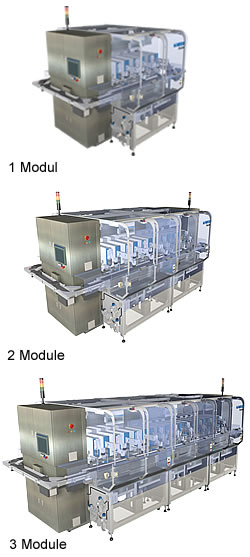

Die Montageanlagen werden als kundenspezifische Lösung schlüsselfertig geliefert und umfassen den maschinentechnischen Aufbau, alle erforderlichen Zuführungs-, Verkettungs- und Handhabungseinrichtungen, die kundenspezifischen Prozessmodule, die Steuerung und Software sowie die Integration in die Fertigungsumgebung. Die Anlagen basieren auf der kurvengesteuerten Längstakt-Montagezelle MIKRON ECOLINE, die als Grundeinheit aus einem, zwei oder drei Modulen besteht. Eine modulare Erweiterung ist mit der Mini EcoLine mit bis zu 12 Prozesstationen auf einer Seite möglich. Mit der Pilot EcoLine mit bis zu 6 Prozessstationen und freiem Werkstückträgerumlauf kann die Anlage auch mit manuellen oder halbautomatischen Arbeitsplätzen ausgestattet werden.

Einsatzbereich:

Die kundenspezifischen Längstakt-Montageanlagen Mikron EcoLine werden zur Montage von Produkten mit Taktzeiten bis zu 30 Stück/min eingesetzt. Durch die beidseitige Anordnung der Prozesstationen ist ein kompakter und platzsparender Aufbau möglich, der durch das modulare Prinzip leicht erweitert oder durch weitere einsetzbare Modulen umgerüstet werden kann. Typische gefertigte Produkte sind Geräte zur Selbstmedikation wie Inhalatoren, Pen-Injektoren, Autoinjektoren, Sicherheitsspritzen und Selbstdiagnostik-Geräte, Motorenkomponenten, Einspritz- und Sicherheitssysteme für den Kfz-Bereich, Sicherungsautomaten, Stecker, Schalter etc. Die Anlagen lassen sich auch in Reinräumen einsetzen. Typische Anwenderbranchen sind die Medizintechnik, die Automobilzulieferindustrie, Elektrotechnik, Elektronik- sowie die Konsumgüterindustrie.
