Die magneto-induktiven Abstandssensoren MDS-45 Main Sensor sind analoge Sensoren zur berührungslosen Abstandsmessung in bis zu 45 mm Abstand zum Sensor gegen einen Permanentmagneten als Target. Sie ermöglichen eine Abstandsmessung mit hoher Auflösung <0,05 % und sehr hoher Temperaturstabilität +/-0,025 % d. M./K bei Messfrequenzen bis zu 1000 Hz. Der hochauflösende magneto-induktive Abstandssensor mit integrierter Auswerteelektronik ist in der Schutzklasse IP67 mit Edelstahlgehäuse zum Einschrauben oder mit einem quadratischen Kunststoffgehäuse erhältlich und kann in nicht-ferromagnetischen Materialien versenkt, bündig oder vorstehend montiert werden, ohne dass die Messungen beeinflusst werden. Sensor und Magnet können auch räumlich getrennt untergebracht werden. Die miniaturisierte Bauweise ermöglicht eine schnelle Integration. Die Ausgabe der Messergebnisse erfolgt über Stecker M8x1 als analoges Signal mit einer Spannung von 2-10 V oder mit Strom 4-20 mA. Optional sind Magnete zur Messbereichsanpassung mit einem maximalen Messbereich von 55mm erhältlich. Zur Drehzahlmessung von ferromagnetischen Objekten wie Zahnrädern kann der Sensor vorgespannt werden.

Die MDS (Magnetic Displacement Sensor)-Abstandssensoren basieren auf einem zum Patent angemeldeten Verfahren, dem ein linearer Zusammenhang zwischen der Position des Target-Magneten und dem Ausgangssignal zugrunde liegt. Die Sensoren basieren auf einer Induktivität aus einer Spule und einem als Messfläche ausgebildeten offenen Kern. Als Ausgangssignal dient ein pulsweitenveränderliches Signal. Nähert sich der als Target dienende Magnet dieser Messfläche, verändert sich die Permeabilität bzw. die Induktivität der Spule linear proportional zum Abstand des Magneten. Dadurch wird der Schwingkreis in Bezug auf seine Resonanzfrequenz verstimmt bzw. bedämpft. In der Folge sinkt die Höhe der Wechselspannung des Schwingkreises. Die Auswerteelektronik generiert aus den elektrischen Messgrößen des Schwingkreises ein lineares Strom- oder Spannungs-Ausgangssignal, das sich proportional zum Abstand zur Messobjektoberfläche verhält. Da beim MDS-45 Main Sensor gedruckte Spulen zum Einsatz kommen, wird die Realisierung von kundenspezifischen Anpassungen erheblich erleichtert. Aufgrund der sehr hohen Grundempfindlichkeit der Sensoren kann eine einfache und kostengünstige Auswerteschaltung eingesetzt werden.

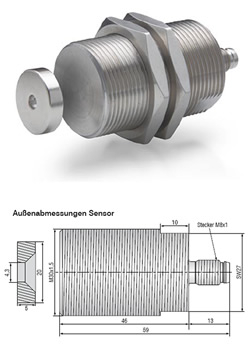

Die einbaufertigen Sensoren bestehen aus einem kompakten Gehäuse der Schutzklasse IP67 mit integrierter Auswertelektronik. Der MDS-45 Main Sensor ist mit zylindrischen Edelstahl-Einschraubgehäusen (M 12, M 18, M 30) oder mit einem miniaturisierten quadratischen Kunststoffgehäuse erhältlich. Auf Anfrage lassen sich kundenspezifische Ausführungen mit Messbereichen bis zu 60 mm oder darüber realisieren. Zusätzlich werden Permanentmagneten als Targets benötigt.

Die magneto-induktiven Abstandssensoren MDS-45 werden zur berührungslosen Positionserfassung eines Magneten mit hoher Auflösung eingesetzt. Dank der geringen Abmessungen lassen sich Abstandssensoren leicht in Anwendungen integrieren und bieten Lösungen für Messaufgaben sowohl mit hoher Genauigkeit als auch mit hoher Geschwindigkeit. Der kostengünstige Sensor kann schaltende Techniken ersetzen, kundenspezifische Ausführungen sind bis zu einem Messbereich von ca. 60 mm oder darüber hinaus realisierbar. Typische Aufgaben sind die Positions- und Abstandsregelung in Maschinen und Anlagen im industriellen Bereich, im Automotive-Bereich oder für OEM-Anwendungen wie z. B. zur Beladungs- und Unwuchtmessung in Waschmaschinen.
