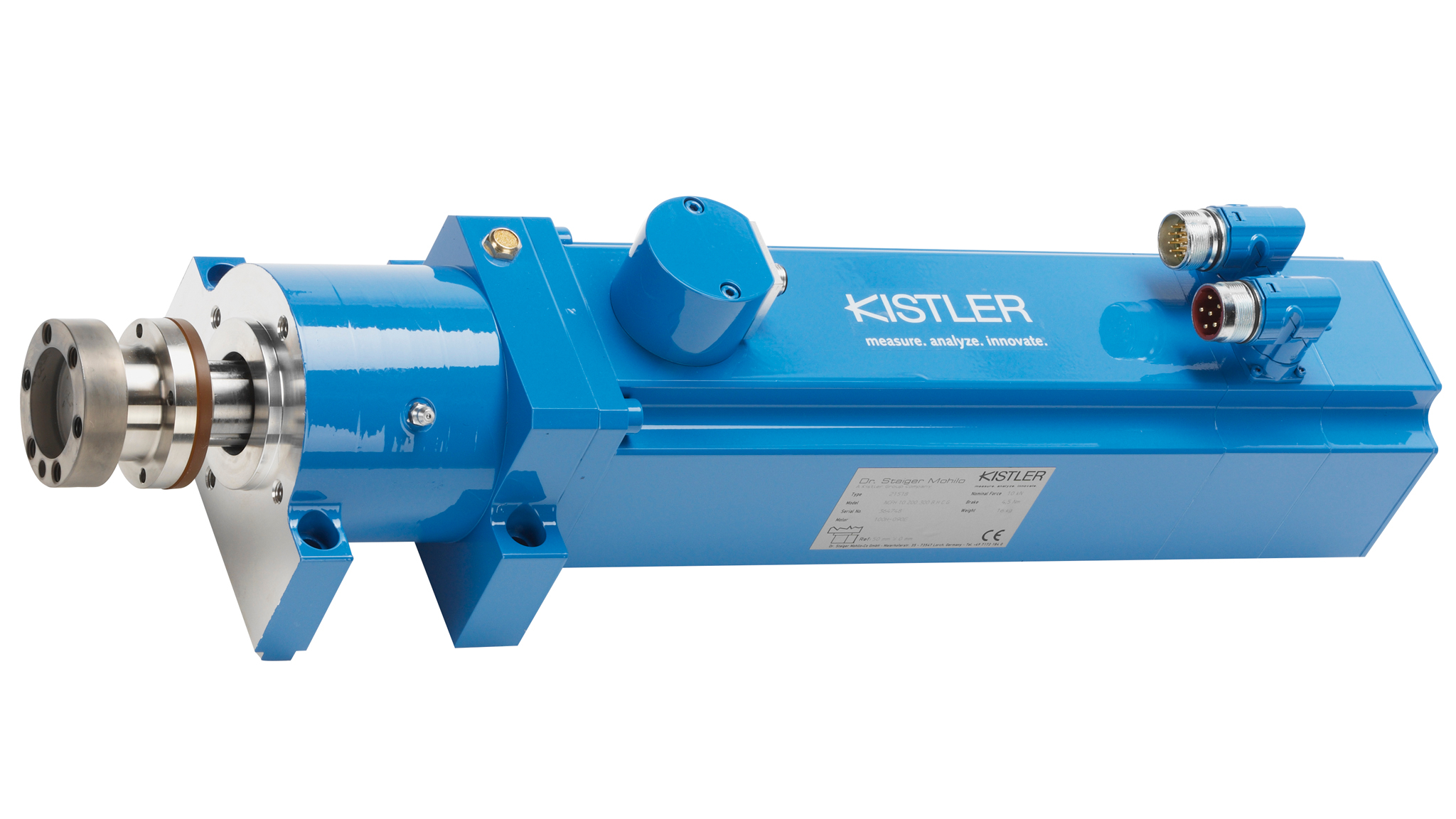

Kompakte NC-Fügemodule NCFH mit Hohlwellenmotor
2048x1152/2017/11/ncfh.jpg
Produktmerkmale:
  • Kompakte elektromechanische NC-Fügemodule NCFH mit Hohlwellenmotor
  • Messbereich von 1 bis 60 kN
  • Hub (baugrößenabhängig): 200/400 mm
  • Messrichtung: Druck/Zug
  • Hohe Dynamik dank Direktantrieb
  • Überwachungssystem maXYmos NC
  • 100%-Kontrolle von XY-Fügeverläufen

Funktionsumfang:
Die kompakten NC-Fügemodule NCFH von Kistler mit piezoelektrischem Kraftsensor werden für Kraft-Weg-überwachte Fügevorgänge mit geringem Platzbedarf und kurzen Zykluszeiten eingesetzt. Sie eignen sich zum Fügen auf Block, Position und zum kraftgeregelten Fügen mit bis zu 60 kN sowie zum Verfahren auf Zwischenpositionen. Durch den integrierten piezoelektrischen Kraftsensor kann der Messbereich umgeschaltet werden und eignet sich somit auch ideal für eine Mischfertigung auf einer Maschine. Die Integration in automatisierte Anlagen ist sowohl vertikal als auch horizontal realisierbar. Das standardmäßig integrierte Überwachungssystem maXYmos NC bewertet und dokumentiert die XY-Verläufe von Füge- und Einpressvorgängen. Zur Ansteuerung stehen verschiedene Schnittstellen zur Verfügung. Wahlweise können PROFIBUS, PROFINET, EtherNet/IP oder EtherCAT genutzt werden. Über diverse Schnittstellen können Messdaten übertragen, visualisiert und archiviert werden.
