Rissprüfung an Motorventilen

Aufgabenstellung

Bei der Endkontrolle von Ventilen für Verbrennungsmotoren soll eine vollautomatische und in die Produktionslinie integrierte Rissprüfung stattfinden. Der komplette Ventilteller soll beidseitig nach Rissen untersucht werden.

Realisierung

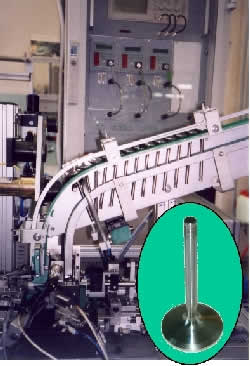

Die Aufgabe wurde mit drei Rissprüfmodulen STATOGRAPH ECM und drei Tastsonden realisiert. Über eine Teilerutsche werden die fertig bearbeiteten Ventile der Anlage hängend zugeführt. Durch die Schwerkraft rutschen diese vereinzelt gegen einen Anschlag in Prüfposition. Ein Drei-Rollen-Lager mit einer angetriebenen Rolle versetzt das Ventil in Rotation. Anschließend werden die Prüfsonden adaptiert. Zwei von NC-Achsen verfahrene Sonden scannen die Ventiltellerflächen zum Brennraum und zum Schaft ab. Die dritte Sonde wird pneumatisch an das Prüfteil herangefahren und prüft ohne Verfahrbewegung den Ventilsitz nach Rissen. Nach der Prüfung verlassen die Ventile über eine Teilerutsche die Prüfanlage. N.i.O. Teile werden durch eine Sortierweiche entfernt.

Kundennutzen

Die vollautomatische Prüfung macht es möglich, alle Ventile vor der Auslieferung auf schwer erkennbare Risse zu prüfen. Die Qualität der gelieferten Ware ist 100% geprüft.
