Bei der Endkontrolle von Lenkungs-Druckstangen soll eine vollautomatische Rissprüfung stattfinden. Eine Prüfanlage mit mehreren Stationen untersucht die Prüflinge auf Rundschlag, Gefügefehler und in der letzten Station auf Risse und Poren. Die Durchsatzleistung muss für eine 100% Prüfung in der Produktionsumgebung ausreichend dimensioniert sein.

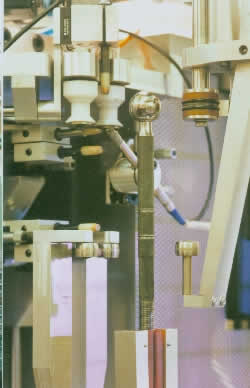

Die Rissprüfstation wurde mit einem 4-kanaligen STATOGRAPH ECM und vier Tastsonden aufgebaut. Über Hubbalkenförderer werden die Druckstangen zu den Prüfstationen befördert. In einem Handhabungsvorgang werden die Stangen aufgestellt und in Rotation versetzt. Über die Stangenlänge wird der Teiletyp erkannt und das Verfahrprogramm der NC-Steuerung ausgewählt. Die vier Messsonden werden an den Prüfling herangefahren und folgen anschließend sensorgeführt der Kontur der jeweiligen Messbereiche. So können auch Verfahrbewegungen entlang der Kugelköpfe realisiert werden. Nach der Prüfung werden automatisch die N.I.O. Teile aussortiert. Bis zu 720 Teile/ Stunde können so geprüft werden.

Auch die anspruchsvolle Rissprüfung konnte bezüglich Taktzeit in die automatische Endprüfung integriert werden. Das macht weitere Handhabungsstationen überflüssig und bietet eine 100% Komplettprüfung der produzierten Teile.
