Sondermaschinen zum Laserlöten

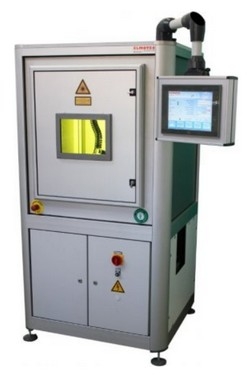

Produkt Sondermaschinen zum Laserlöten vom Hersteller ELMOTEC Antriebstechnik
Produkt Merkmale
  • Sondermaschinen zum Laserlöten
  • Verwendung von hochschmelzenden Lötpasten
  • Prozesssicherheit durch Prozessüberwachung
  • Speicherung und Dokumentation von Prozessdaten
  • Service, Wartung, Support: über TeamViewer / Remote-Zugriff
  • Datenbankanbindung
Funktionsumfang:

Sondermaschinen zum Laserlöten sind kundenspezifisch realisierte Anlagen zum Weichlöten, hochempfindlicher Bauteile mit hoher Qualität. Mit Lötrobotern sind Geschwindigkeiten von circa 2-3 Sekunden bei kleinen und auch größeren Lötverbindungen realisierbar. Eine beispielhafte Anwendung ist das berührungslose Löten von Pins auf unterschiedlichen Platinen. Aspekte der Materialbeschaffenheit sind beim automatisierten Laserlöten weitgehend unkritisch, Verunreinigungen durch das Lötwerkzeug entstehen nicht. An der Lötstelle ist die Regelung der Temperatur möglich, um die thermische Belastung zu begrenzen. Die Bedienung erfolgt an einem Teach-Panel-PC mit visueller Bedienoberfläche.

Funktionsprinzip:

Beim Laserlöten wird die Energie zum Anwärmen der Fügeteile und zum Aufschmelzen des Lots berührungslos durch einen auf die Lötstelle fokussierten Laserstrahl eingebracht. Laserlöten ist ein stoffschlüssiges Fügeverfahren, bei dem die Fügepartner durch Lot als Zusatzwerkstoff verbunden werden. Der Laserstrahl ermöglicht die punktgenaue Übertragung einer hohen Energie auf die Lötstellen, die zeitlich und räumlich sehr eng begrenzt erwärmt werden.

Aufbau:

Sondermaschinen zum Laserlöten werden von Elmotec anwendungsspezifisch realisiert. Sie bestehen aus dem Grundgestell, Schutzeinhausung, Roboter, Lötkopf mit Laser, Pyrometer und Kamera, Drahtvorschub sowie einem Teach-Panel-PC. Weiterhin können Fixierungen und Handhabungen für Fügeteile und Lot sowie Vorrichtungen für Schutzgasatmosphäre bzw. eine Vakuumkammer vorhanden sein.

Einsatzbereich:

Laserlöten ermöglicht eine berührungslose Wärmeübertragung mit präziser Fokussierung und hoher Leistungsdichte sowie hoher Qualität der Lötstellen. Das Fügen unterschiedlicher lötbarer Werkstoffpaarungen ist prozesssicher möglich. Laserlöten wird besonders zum Fügen von elektrischen und elektronischen Baugruppen eingesetzt. Durch die sehr geringe thermische Belastung eignet sich das Verfahren besonders gut für hochempfindliche Bauteile, darüber hinaus wird es aus Kostengründen meist in der Massenproduktion eingesetzt. Typische Anwendungen sind das Löten von Baugruppen, von Pins auf Platinen oder das Fügen von Niederspannungskabeln. Anwender finden sich in der Elektronik- und der Automobilzulieferindustrie.
