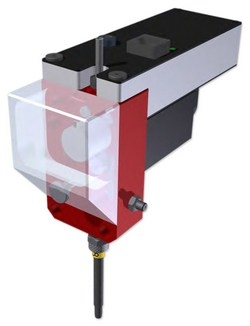

Der Drahtvorschub DVS 1490 der ELMOTEC ist eine Komponente zur automatischen Zuführung des Lötdrahts beim berührenden Kolbenlöten. Sie eignet sich zur Anlagenintegration und wird zur prozesssicheren Herstellung punktförmiger Weich- und Hartlötverbindungen eingesetzt. Der Vorschubwert des bürstenlosen DC-Motors wird über einen hochauflösenden Inkrementalgeber gemessen und mit dem Vorschub-Controller verrechnet. Die Vorschubgenauigkeit liegt bei 0,08 mm, wodurch sich der Drahtvorschub auch für Präzisions-Anwendungen eignet. Vorschubgeschwindigkeiten von bis zu 150 mm/s sind über eine Länge von bis zu 650 mm möglich. In einem internen Speicher können bis zu 20 Fahrprofile hinterlegt werden. Die Erfassung von Prozessdaten erfolgt mit einem integrierten Closed-Loop-Motor-Controller. Parametrierungen sind an einer grafischen Bedienoberfläche möglich, die Kommunikation ist über RS232 realisiert, optional ist auch Profinet verfügbar.

Nach dem Entfernen von Oxiden und Verschmutzungen an der Lötstelle wird der Lötkolben mit der Lötspitze über der Fügestelle positioniert und gegen die Fügepartner gepresst, um diese vorzuwärmen. Die Energie zum Aufschmelzen des Lots wird durch das Anpressen der vorverzinnten Lötspitze übertragen. Zum Weichlöten wird Runddraht mit einem Durchmesser zwischen 0,5 mm bis 2 mm eingesetzt. Ein geregelter Drahtvorschub gewährleistet, dass der Draht mit hoher Positionsgenauigkeit auf die Prozessfläche trifft. Der sogenannte Positionssprung entspricht dem korrekten Anschmelzen des Lötdrahtes. Am Schmelzpunkt erkennt der Closed-Loop-Controller eine Veränderung der Aufsetzkraft. Nun wird der Lötstelle eine genau vorgegebene Menge Lötdraht mit Flussmittelseele zugeführt. Der Lötdraht schmilzt auf und zerfließt. Nach dem Lötprozess wird der Lötkolben zurückgezogen und die Lötstelle erstarrt. Abschließend kann eine Reinigung des Werkstücks erforderlich sein, um Flussmittelreste von der Lötstelle zu entfernen.

Der Drahtvorschub mit integrierter Steuerung DVS 1490 eignet sich zur Nutzung in prozesssicheren Löt- und Vorschubprozessen. Zum Lieferumfang gehören ein Anschlusskabel, ein gerades Positionsrohr und Dokumentationsunterlagen. Zum Betrieb ist ein Controller integriert. Optional sind eine Multipoint-Funktion und ein Führungsschlauch verfügbar. Sonderausführungen sind auf Anfrage möglich.

Kolbenlöten ist ein berührendes Verfahren zur Herstellung punktförmiger Weich- oder Hartlötverbindungen und wird besonders zum Selektivlöten von elektronischen und elektrischen Baugruppen und Bauelementen eingesetzt. Typisch ist das Löten von Drahtlitzen an einen Metallkontakt. Durch die begrenzte Heizleistung und Kolbentemperatur eignet sich das Verfahren nicht zum Löten von Bauteilen mit großer Masse oder von Werkstoffen mit starker Wärmeableitung. Wichtige Anwenderbranchen sind die Elektroindustrie und die Automobil- und Automobilzulieferindustrie.
