Überwachte Druckluft-Schraubsysteme 19er-Serie

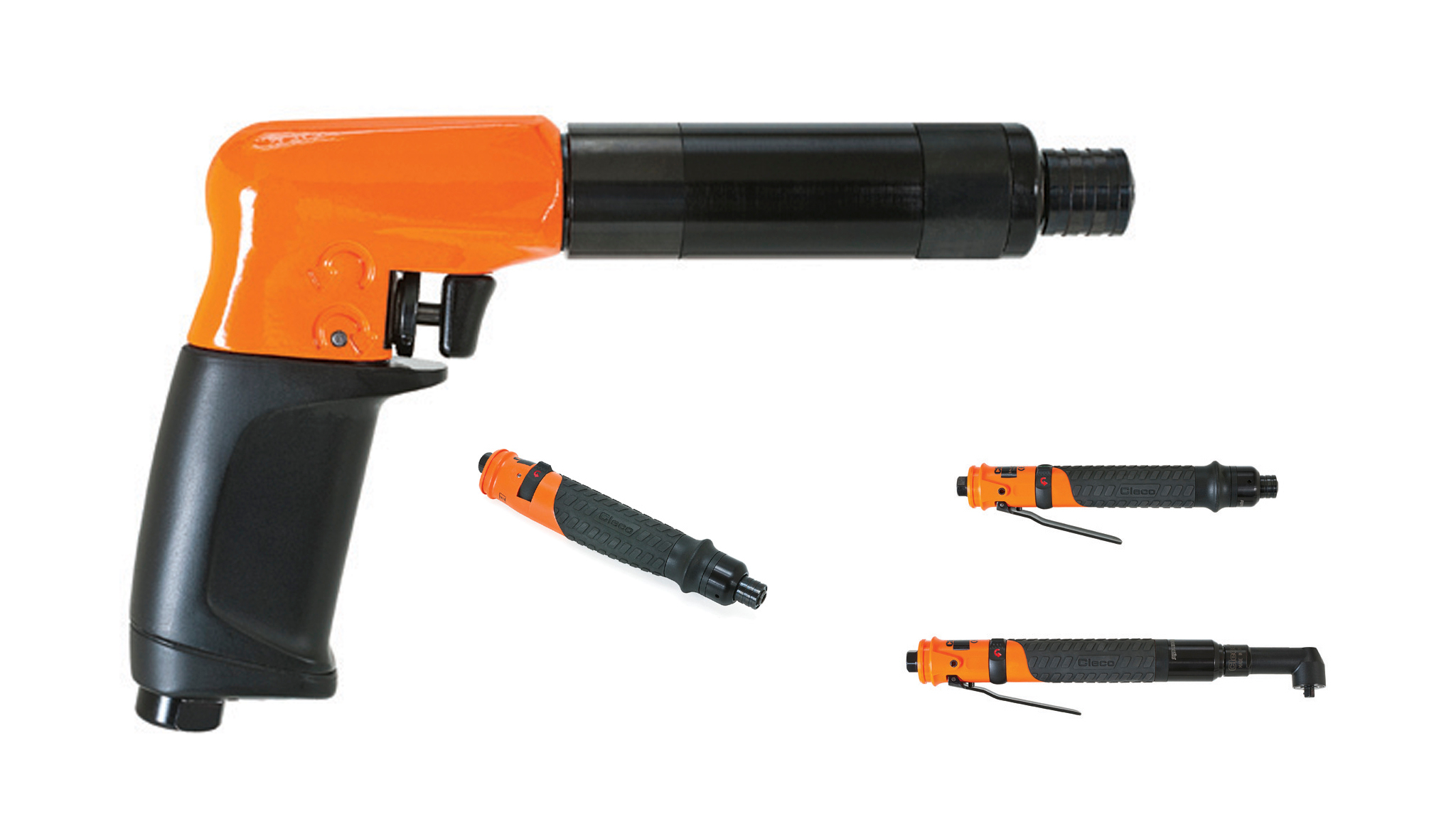

Produkt Überwachte Druckluft-Schraubsysteme 19er-Serie vom Hersteller Apex Tool Group
Produkt Merkmale
  • überwachtes Druckluftschraubsystem mit Abschaltung
  • Drehmomentbereich 0,6-14,7 Nm
  • Drehzahlbereich 200-2800 U/min
  • Hohe Wiederholgenauigkeit
  • Abschaltung über Clecomatic-Kupplung
  • Abschaltauswerteelektronik TVP-110
  • Gerader Dreh-, Winkel- und Pistolenschrauber
  • Einhand-Bedienung
Funktionsumfang:

Die überwachten Druckluft-Schraubsysteme der Cleco 19er-Serie sind pneumatisch angetriebene Einhand-Schraubwerkzeuge mit automatischer Abschaltung zum Betrieb an manuellen Schraubarbeitsplätzen. Es sind Pistolen-, Winkel- und Drehschrauber mit Drehmomenten zwischen 0,6 und 14,7 Nm und Drehzahlbereichen von 200-2800 U/min erhältlich. Je nach Modell werden die Schrauber per Push-to-Start, Hebel oder Drücker gestartet, alle Werkzeuge mit Hebel und Drückerstart können über ein Signalanschluss-Kit an der TVP-110-Abschaltauswerteelektronik betrieben werden. Diese dient zur Prozessüberwachung. Die Schrauber schalten ab, sobald das voreingestellte Drehmoment erreicht ist. Alle Cleco 19er Werkzeuge mit Hebelstart oder Drückerstart sind für den Anschluss der TVP bereits vorbereitet. Der einstellbare Umschalthebel befindet sich nahe dem Startschalter um eine echte Einhand-Bedienung und Anpassungsfähigkeit für Links- und Rechtshänder zu bieten. Mit der TVP-110-Auswertelektronik ist die automatische Prozessüberwachung der Abschalt-Druckluftschrauber für unterschiedliche Schraubanwendungen möglich. Acht Schraubparametersätze sind wählbar. Eine Zählfunktion ist ebenfalls verfügbar. Bis zu 999 Verschraubungen können gespeichert werden. Neben IO-/NIO-Statusanzeigen zeigt die Auswerteelektronik am Bildschirm Druckkurvendiagramme der Verschraubungen an. Der Druck-Messwertaufnehmer wird mit der Auswerteelektronik verbunden, die darüber hinaus über eine RS232-Schnittstelle und digitale E/A verfügt.
