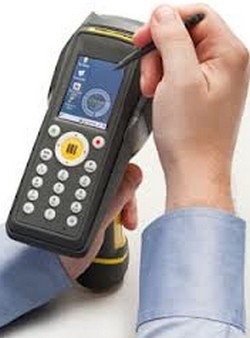

Tragbares Code-Lesegerät DataMan 9500 mit mobilem Computer

Produkt Tragbares Code-Lesegerät DataMan 9500 mit mobilem Computer vom Hersteller Cognex Germany
Produkt Merkmale
  • Mobiler Computer DataMan 9500 zum Lesen von direktmarkierten Codes
  • Flüssiglinsentechnologie mit veränderbarem Fokus
  • Beleuchtung: Hellfeld-, Dunkelfeld- und gestreute Beleuchtung
  • Auflösung: 1280x1024 Pixel
  • Status-Ausgänge: LED, Beeper und Vibration
  • Netzwerkanbindung: Wi-Fi 802.11 a/b/g Protokolle
  • Ladestation mit USB-Anschluss für PC-Anbindung
  • Abmessungen 175 mm x 185 mm x 86 mm
  • Gewicht: 525 g
Funktionsumfang:

Die mobilen DataMan 9500-Computer von Cognex sind tragbare 2D-Code-Handlesegeräte. Die bildbasierten Lesegeräte mit einer Auflösung von 1280x1024 Pixel eignen sich zum mobilen Lesen von Direktmarkierungen, deren Daten unmittelbar vom Bedienpersonal eingesehen werden müssen. 1DMax- und 2DMax-Algorithmen von Cognex werden unterstützt. Neben manuellen Einstellungen können voreingestellte Konfigurationen ausgewählt werden: universell, gekrümmte Oberfläche, Nadelprägung und texturierte Oberfläche. Cognex UltraLight ermöglicht verschiedene Beleuchtungsarten. Mithilfe der Autofokus-Flüssiglinsentechnologie können mit nur einem Lesegerät Direkt Part Marking-Codes (DPM) aus unmittelbarer Nähe oder entfernte Barcodes omnidirektional gelesen werden. Der DataMan 9500 verfügt über das Microsoft Windows® CE 6.0 Betriebssystem und eine integrierte Tastatur-Emulation zur Nutzung eines Webbrowsers und HTML-basierter Anwendungen. Der Anschluss an Werksnetze erfolgt über Wi-Fi 802.11 a/b/g Protokolle im 2,4 GHz- und 5 GHz-Band. Die Ladestation verfügt über einen USB-Anschluss zur Anbindung an den PC.

Funktionsprinzip:

Nachdem der Werker den DataMan 9500 auf den Code ausgerichtet hat, beleuchtet das mobile Lesegerät den zu lesenden Code. Das vom Objekt reflektierte Licht wird über die Optik fokussiert und von einem mit der Beleuchtung synchronisierten Kamerachip erfasst. Die Bilddaten werden nun von der Auswerteelektronik nach vorhandenen charakteristischen Merkmalen wie Start- und Stoppmarken bzw. Ausrichtungsmarkierungen untersucht. Dadurch sind beliebig orientierte Codes lesbar. Beispielsweise ist der Data-Matrix-Code an der linken und unteren Seite mit einem schwarzen Balken eingerahmt, wodurch die Auswertesoftware das eigentliche Datenfeld identifizieren kann. Die Information wird anschließend auf dem 2,2″ Touchscreen angezeigt und steht dem Werker für seine Arbeit zur Verfügung.

Aufbau:

Der mobile Computer DataMan 9500 zum Lesen von DPM-Codes ist mit integrierter Kamera, Optik, Beleuchtung, einem 532 MHz Prozessor, 256 MB DDR RAM, 288 MB Flashspeicher, einer 21-Tasten-Tastatur und einem 2,2″ Touchscreen ausgestattet. Die Ladestation verfügt über einen USB-Anschluss zur Anbindung an den PC. Das LITE-Setup-Tool und ein Entwickler-Toolset vereinfachen die Bedienung und die Entwicklung individueller Programme.

Einsatzbereich:

Der industrietaugliche Computer DataMan 9500 wird auf Werksebene zum mobilen Lesen von DPM-Codes eingesetzt, deren Daten vom Bediener eingesehen werden müssen. Leseanwendungen umfassen beispielsweise die Nachbearbeitung von Baugruppen, Reparaturen, Wartung, Lagerverwaltung und das Prozess-Tracking. Anwender finden sich in einer Vielzahl von Branchen.
