Kontrolle der Etikettenposition auf Shampooflaschen

Aufgabenstellung

Am Produktionsstandort von Proctor & Gamble in Blois werden die Shampooflaschen für die Marken Pantene und Head and Shoulders hergestellt. Die Etiketten müssen in Druck und Aufbringung fehlerfrei und die Platzierung auf der Flasche immer exakt in der Sollposition vorhanden sein. Hinzu kommen die Aspekte akkurater Verpackung sowie die Überprüfung und Dokumentation von Los-/Chargennummern. Für diese Prüf- und Identifikationsaufgaben ist die Fertigungslinie mit einem geeigneten Bildverarbeitungssystem auszurüsten.

Realisierung

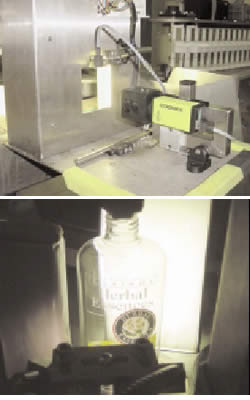

Mit einem vernetzten Bildverarbeitungssystem bestehend aus jeweils einem In-Sight 1000 und einem In-Sight 3000 Vision-Sensor konnten die Prüfaufgaben realisiert werden. Dabei kommt der In-Sight 3000 Vision-Sensor bei den anspruchsvollen Aufgaben zur Überprüfung der Kennzeichnung und Etikettierung sowie die Kontrolle der korrekten Platzierung auf jeder Shampooflasche zum Einsatz.
Der Vision-Sensor In-Sight 1000 kommt in der Verpackungslinie zum Einsatz. Hier erfolgt die Paketierung der Shampooflaschen im Sechserpack mit Schrumpffolie. Der Vision-Sensor überprüft dabei die Einhaltung der Verpackungsspezifikationen.
Die auf den beiden Kennzeichnungs- und Verpackungsstraßen installierten In-Sight Sensoren sind über das Ethernet-Netzwerk verbunden. Sie kommunizieren direkt mit dem Überwachungssystem der Produktionseinheit. So werden beispielsweise die Anzahl der aufgespürten Fehler und die Ausschusszahl zentral zusammengefasst und auf dem Überwachungssystem dargestellt. Nach jedem Produktionszyklus werden sie protokolliert, in der Qualitätsdokumentation gespeichert und die Ergebnisse werden statistisch analysiert.
Ebenfalls über das Ethernet-Netzwerk ist eine einfache Bedienung und Einrichtung einer Applikation mittels Spreadsheet-Oberfläche "ähnlich einer Tabellenkalkulation" möglich.

Kundennutzen

Trotzt der hohen Arbeitsgeschwindigkeit der beiden Fertigungsstraßen und der umfassenden Prüfaufgabe konnte die Aufgabe mit den kompakten Bildverarbeitungssystemen zuverlässig realisiert werden.
Durch das Ethernet kann von beliebiger Stelle des Unternehmensnetzwerkes die Bildverarbeitung gesteuert, überwacht und verwaltet werden. Durch diese Resultate konnten die Herstellungs- und Verarbeitungsprozesse im Werk Proctor & Gamble Blois wesentlich optimiert werden.
