End-of-Line-Prüfstände für Türverkleidungs-Module

Produkt End-of-Line-Prüfstände für Türverkleidungs-Module vom Hersteller Berghof Automationstechnik
Produkt Merkmale
  • schlüsselfertiger Funktions-Prüfstand für Türverkleidungs-Module
  • Strom- und Spannungsmessung
  • Widerstandsmessung
  • CAN-/LIN-Kommunikation
  • optische Inspektion zur Vollständigkeits- und Oberflächenprüfung
  • automatisierte Messwerterfassung
  • technisches Datenmanagement
  • User- und Zugriffsverwaltung
  • Schnittstellen zu Fertigungsleitsystemen
Funktionsumfang:

Der Door-Panel-Tester von Berghof ist eine schlüsselfertige Prüfanlage zur End-of-Line-Prüfung von vollständig montierten Türverkleidungs-Modulen mit Bedienelementen, Leuchten, Lautsprechern und Befestigungselementen auf Vollständigkeit und Funktionsfähigkeit.
Typische Funktions-Prüfmethoden sind Strom- und Spannungsmessungen, Widerstandsmessungen und CAN-/LIN-Kommunikation. Die Prüfung kann eine Identifikation des Prüflings, eine Vollständigkeitskontrolle und eine Oberflächenkontrolle der Ausstattungskomponenten umfassen. Die Anzahl der zu prüfenden Komponenten variiert nach Herstellern und Modellreihen. Grundsätzlich können alle in den Türverkleidungs-Modulen verbauten elektrischen Systeme mit Bedienelementen und Steuergeräten für z. B. Fensterheber, Außenspiegel, Sitzverstellung, Lautsprecher und die Beleuchtung auf Funktion überprüft werden.
Intuitive Einrichtungs- und Servicemenüs erleichtern den Betrieb. Prüfanforderungen und -ergebnisse können in Fotos, Diagrammen und Grafiken visualisiert werden. Die Systemsoftware basiert auf der grafischen Programmierumgebung LabVIEW. Die kundenspezifische Applikation ist PC-basiert und netzwerkfähig. Das übergeordnete technische Datenmanagement ermöglicht die Archivierung der Prüfdaten für einen lückenlos darstellbaren Prüfverlauf. Prüfanlagen von Berghof sind mit einem Störmelde- und Loggingsystem ausgestattet. Neben der Eigendiagnose des Systems ist auch eine Fernwartung möglich. Der Door-Panel-Tester verfügt über Schnittstellen zu allen gängigen Fertigungsleitsystemen.

Funktionsprinzip:

Mess-, Prüf- und Steueranwendungen des Door-Panel-Testers werden kundenspezifisch eingerichtet und parametriert. Der Werker legt die vollständig montierte Türverkleidung in die Haltevorrichtung der Prüfstation ein. Der Prüfling wird mechanisch gespannt, elektrisch kontaktiert und mit Strom-Spannungsverläufen beaufschlagt. Die Bedienelemente werden nach grafikbasierter Anweisung vom Touchscreen manuell betätigt. Die Prüfaufgaben selbst können automatisiert werden. Prinzipiell simuliert die End-of-Line-Prüfung unter reproduzierbaren Bedingungen vereinfachte oder reale Betriebszustände. Alle Prüfergebnisse des vorprogrammierten Prüfablaufs werden auf der Bedienoberfläche dargestellt. Sofern die Vorgaben eingehalten werden, gilt der Funktionsnachweis als erbracht und eine IO-Rückmeldung wird ausgegeben.

Aufbau:

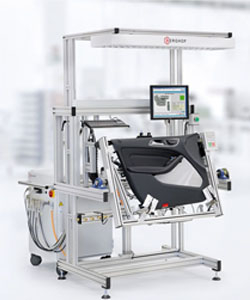

Der Door-Panel-Tester ist ein kundenspezifischer und schlüsselfertiger Prüfstand. Er besteht aus einem Grundgestell mit einer Aufnahmevorrichtung für die Türverkleidung und verfügt über einen IPC mit Messtechnik, einen Touchscreen und eine Tastatur. Der Door-Panel-Tester kann auch als Station in eine verkettete Montagelinie integriert werden. Für temporäre Prüfsituationen ist ein mobiler Prüfkoffer verfügbar.

Einsatzbereich:

Der Door-Panel-Tester eignet sich je nach Aufbau sowohl zum Betrieb als Stand-Alone-Einheit als auch für anlagenintegrierte Funktionstests. Mit Schnittstellen zu allen gängigen Fertigungsleitsystemen ausgestattet, dient der Door-Panel-Tester in der Automobil- und Automobilzulieferindustrie zur Vollständigkeits- und Funktionsprüfung von Türverkleidungs-Modulen.
