Produkt Roboter Etikettieranlage vom Hersteller BBK Etikettier- und Sondermaschinenbau
Produkt Merkmale
  • Vollautomatische Etikettieranlage mit Roboter-Handhabung zur ein- oder mehrseitigen Etikettierung
  • Modularer Aufbau mit bewährten Komponenten
  • Applizieren im Stillstand oder in der Bewegung möglich
  • Flexible Handhabung von unterschiedlichen Etiketten durch automatischen Greiferwechsel möglich
  • Maximale Etikettenbreite: 250 mm
  • Etikettierer und Maschinenbau aus eigener Entwicklung und Fertigung
  • Optionale Funktionen: Kamerabasierte Bildverarbeitungssystemen zur Roboterpositionierung und Aufdruckkontrolle, automatischer Greiferwechsel, Barcodeleser, Palettendrehvorrichtungen etc.
Funktionsumfang:

Die BBK Etikettier- und Sondermaschinenbau GmbH realisiert schlüsselfertige Etikettieranlagen mit Roboter-Handhabung zur vollautomatischen Produktkennzeichnung mit hoher Flexibilität. Als Handhabung zum ein-, zwei- oder mehrseitigen Applizieren dienen Vertikal-Knickarmroboter oder kartesische Roboter mit frei programmierbarer Bewegung, die im Stillstand oder in der Förderbewegung Etiketten auf Produkte mit vielfältiger Geometrie aufbringen können. Zur Identifikation und Lageerkennung der Produkte, zur Roboterpositionierung sowie zur Etikettenkontrolle können Bildverarbeitungssysteme zum Einsatz kommen.
Ein automatischer Greiferwechsel ermöglicht die flexible Verarbeitung von Etiketten unterschiedlicher Größe bis maximal 250 mm Breite bei minimalen Umrüstzeiten. Neben vorgedruckten Etiketten lassen sich durch Etikettendruckspender auch individuell gedruckte Inhalte aufbringen, ebenso ist eine Ankopplung an Warenwirtschaftssysteme möglich.
Die Anlagen basieren auf Etikettiersystemen aus eigener Fertigung und werden vom eigenen Sondermaschinenbau unter Integration anwendungsspezifisch ausgesuchter Roboter aufgebaut. Sie umfassen in der Regel ein Grundgestell, die Etikettiertechnik, ein oder zwei Roboter mit Spezialgreifer sowie die Steuerung mit Bedieneinheit.

Funktionsprinzip:

Die Roboter-Etikettierstation wird in der Regel in das Fördersystem von Fertigungs-, Abfüll- oder Verpackungslinien integriert. Das Etikettieren kann entweder im Stillstand oder in der Förderbewegung erfolgen. Wenn das Werkstück die Etikettierstation erreicht, gibt z. B. eine Lichtschranke ein Triggersignal aus startet den automatischen Etikettierablauf.
Wenn flexible Druckinhalte erforderlich sind kann ein Thermotransferdrucker die Bedruckung herstellen und ein Etikettenspender gibt das Etikett aus, oder es werden bereits vorgedruckte Etiketten von der Rolle gespendet.

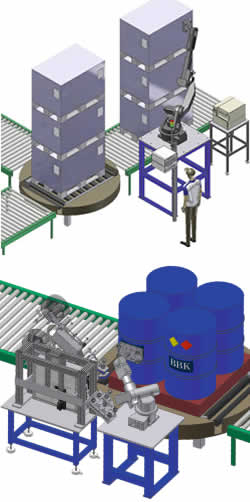

In der Übergabeposition wird das Etikett von einem Vertikal-Knickarmroboter mit einem Spezialgreifer als Übertragungseinheit übernommen, mit einer vorprogrammierten Bewegung auf das Werkstück übertragen und dort durch Abstreifen, Abrollen, Andrücken oder Anblasen auf den vorprogrammierten Flächen appliziert. Durch die freie Programmierbarkeit des Roboters lässt sich die Bewegung der Übertragungseinheit der Form der Produkte anpassen, indem z. B. Etiketten mit einer abrollenden Kreisbewegung auf Fässer appliziert werden können. Ebenso kann der Roboterarm der Bewegung eines Werkstücks folgen.
Falls Etiketten mit stark unterschiedlichen Größen vorkommen, kann ein automatischer Greiferwechsel installiert werden. Auch der Einsatz eines zweiten Roboterarms ist möglich.

Aufbau:

Die Roboter-Etikettieranlagen werden als schlüsselfertige kundenspezifische Lösung realisiert. Sie umfassen die komplette Etikettiertechnik mit Etikettenspender bzw. Etikettendruckspender, Thermotransferdrucker und Übergabeeinheit sowie die Roboterhandhabung einschließlich der Steuerung. Dazu können z. B. Bildverarbeitungssysteme oder Lese- und Identifikationssysteme kommen. Die Integration in der Fertigungslinie übernimmt BBK.

Einsatzbereich:

Die Roboter-Etikettierstationen dienen zum vollautomatischen Kennzeichnen von Verpackungseinheiten wie Paletten oder von größeren oder schweren Produkten. Einsatzbereich sind Linien, bei denen Flexibilität, hohe Stückzahlen, hohe Geschwindigkeit oder ein hoher Automatisierungsgrad gefordert ist. Durch automatisierte Greiferwechsel ist ein flexibler Produktwechsel sowie das Applizieren unterschiedlicher Etikettenformate in einer Station möglich. Die frei programmierbare Handhabungsbewegung der Roboter gestattet das Etikettieren auch von mehreren Seiten sowohl im Stillstand als auch in der Förderbewegung.
Typische Produkte sind Klein- oder Großgebinde, Transportcontainer sowie Paletten, die auch gestapelt sein können. Anwendungsbereiche sind Palettierstationen und Verpackungsstraßen in allen Branchen der Industrie wie z. B. die Lebensmittel-, Konsumgüter-, Chemie- und Pharmaindustrie.
