Atlas Copco Tools Central Europe GmbH

Hochleistungs-Einbauschrauber PowerMACS
512x288/2017/11/powermacs-neu.jpg
Produktmerkmale:
  • elektrisches Einbau-Schraubsystem
  • Drehmoment abhängig von Spindelvariante: 2-8000 Nm
  • Drehzahl abhängig von Spindelvariante: 12-3000 U/min
  • Drehmoment-, Drehwinkel- und Streckgrenzgesteuert
  • Messwertgeber für Drehmoment und Drehwinkel (teilweise redundant)
  • Drehmomentgenauigkeit: +/- 2,5 % über 6 Sigma
  • Hot-Swap-Werkzeugwechsel
  • Schnittstellen: Ethernet-Switch mit 6 Ports, 4 digitale E/A, Feldbus

Funktionsumfang:

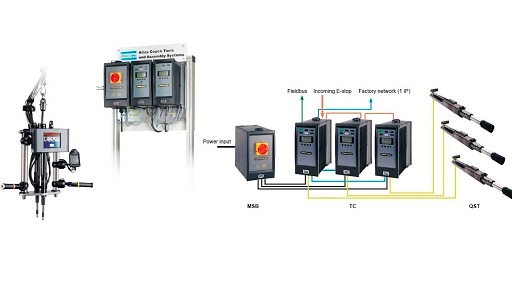

Mit dem Einbau-Schraubsystem PowerMACS 4000 bietet Atlas Copco elektrische Schraublösungen für drehmoment- und winkelgesteuerte Verschraubung in der automatisierten Fertigung. Zur Schraubprozessüberwachung sind die QST-Schraubspindeln mit Drehmoment- und Drehwinkelgebern ausgestattet. Einige Schraubspindeln sind mit mehreren Drehmoment- und Drehwinkelgebern ausgestattet. Drehmomente von 2 bis 8000 Nm werden mit einer Genauigkeit von +/- 2,5 % über 6 Sigma abgedeckt. Das System besteht aus primären und sekundären Steuerungseinheiten, einer Main-Switch-Box (MSB), ggf. der Distribution Box (DB) und QST-Einbau-Schraubspindeln. PowerMACS 4000 bietet eine Vielzahl von Verschraubungsstrategien, eine reaktionsschnelle Abschaltautomatik, ein Reject-Management zur effizienten Behebung fehlerhafter Verschraubungen sowie umfassende Statistik- und Backupfunktionen. Das digitale System ist netzwerkfähig und ermöglicht ohne zusätzlichen PC eine exakte Synchronisierung der Schraubspindeln. Die Programmierung erfolgt über die PC-Software Tools Talk PowerMACS World Release 10, die Vernetzung über das Computerprogramm Tools Net. Zur Kommunikation stehen Feldbusse, ein Ethernet-Switch und vier E/A zur Verfügung. Optionale Module sind ein Mini-Display, Signalsäule, Indikator-Box, Status-PC für Bediensoftware, E/A-Erweiterung und Operator Panel.



Weiterführende Informationen:
